气动调节阀是生产过程控制系统的执行器中用量最大和最重要产品之一。本系列产品ZJHM型气动精小型套筒调节阀又是其中可供用户选用通用产品之一,它广泛用于一般流体介质的工艺过程控制。
ZJ系列气动调节阀,是根据引进、消化、吸收创新的指导思想,经专家反复论证深入分析国内外产品的特点,吸收国际上最新一代调节阀产品的优点,应用国内成熟的设计制造经验,结合用户现场实际使用和维修保养的需要,设计试制具有我国特长的新一代产品,采用了IEC国际标准。安装高度比国内外老产品降低30%,重量减轻30%,流量系数Kv值提高30%,省料节能。设计有多种法兰类型和联接间距,能替代国内外老产品,实现以国产代进口和老产品更新换代。同时具有可靠的动作性能,精确的流量特性,可调范围大,阀座泄漏量小,操作稳定。多弹簧执行机构设计。因此,本产品以上述独特优点将在各工业部门的广泛应用中取得高质量的控制效果和经济效益。

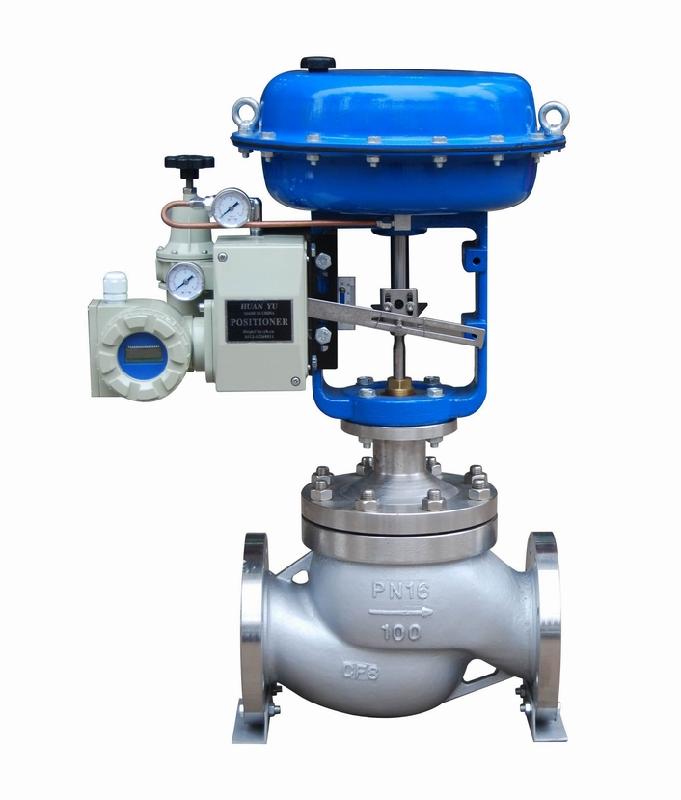

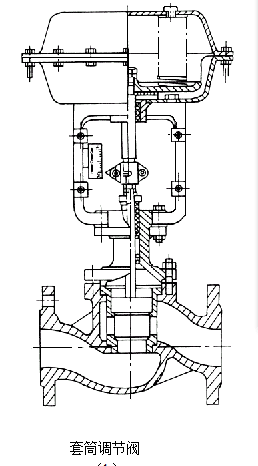

ZJHM型套筒调节阀由ZHA(B)型气动多弹薄膜执行机构和VJM型低流阻套筒阀组成见图\
外来的气动信号压力输入膜室后,此压力作用在膜片上产生推力,此力压缩弹簧组,并使推杆移动而带动阀杆使阀芯开关,直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。依照上述原理,阀芯的行程大小与输入信号压力的大小形成一定的比例关系。
气动多弹簧薄膜执行机构按作用方式可分为正作用式和反作用式两种。当信号压力增加时,推杆往伸出膜室的方向动作的执行机构为正作用式,型号为ZHA型。当信号压力增加时,推杆往退进膜室的方向动作的执行机构为反作用式,型号为ZHB型。图中的执行机构所示。
ZJHM型气动调节阀按照开关方式的不同可分为气关式和气开式两种。气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时,阀从全开到全关。气开式阀由反作用执行机构和阀组成,当输入信号压力由下限值改变为上限值时,阀从全关到全开。图所示。
气动多弹簧薄膜执行机构高度矮、重量轻、装校简便。它由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。膜片为较深的盆形,有效面积变化小,并采用优质橡胶,在
低流阻直通单座阀和套筒阀结构简单紧凑,并具有相当大的流量系数。本阀采用了直通单座无底盖顶导向结构的阀体型式,体积小、重量轻、流道设计流畅,具有高效的特点。阀体和配管的连接形式采用凸面和凹凸面法兰,适应不同的公称压力。阀体分普通型和高温型两种型式,用于不同的工作温度。单座阀阀芯形式为上导向柱塞阀,套筒阀芯为圆柱型,由套筒的内圆导向,套筒经精密加工开出一定特性的窗孔。它们均具有精确的流量特性,符合IEC标准和国家标准规定的斜率偏差考核要求。标准型填料为聚四氟乙烯成型填料,根据现场使用要求还可选用柔性石墨特种填料。
主要零件材料
阀体、阀盖:HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、铬钼钢(1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、钛Ti)。
阀内件:1Cr18Ni9(需要特殊材料或硬化处理可与厂方商洽)
填料:聚四氟乙烯、柔性石墨
膜片:丁晴橡胶夹增强涤纶积物
压缩弹簧:60Si2Mn
推杆:2Cr13 膜盖:A3 衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9不锈钢石棉缠绕垫片
规格和技术参数
1、 ZJHM系列精小型气动薄膜调节阀的规格和技术参数如表1所示
2、 ZH型气动多弹簧薄膜执行机构规格与和术参数如表2所示
表1 ZJHM型气动调节阀的规格和技术参数表
公称
通径
mm |
阀座
直径
mm |
额定流量
系数
KV |
额定
行程
mm |
薄膜
有效
面积
Cmm2 |
固有
流量
特性 |
固有
可调
比 |
公称
压力
MPa |
工作
温度
℃ |
环境温度
℃ |
气源
压力
MPa |
弹簧
范围
KPa |
接管尺寸
|
|
||||||||
直
线 |
等百分比 |
|
|||||||||||||||||||
G3/4″
|
|
3 |
4
5
6
7
8 |
0.08
0.12
0.20
0.32
0.50
0.80 |
10
|
220
|
直
线
,
等
百
分
比 |
50:1
50:1
|
0.6
1.6
4.0
6.4
|
|
|
常温型:
-20~+200
中温型:
-40~+425
|
|
—40~+85 |
-
|
0.14 (0.25)
0.14
(0.25
、0.4) |
200~100 (40~200、
80~240、20~60、60~100)
20~100
(40~200
、80~240
、20~60、
60~100) |
内螺纹M10×1
内螺纹
M
10
×
1 |
|
||
10 |
1.8 |
1.6 |
|
||||||||||||||||||
15 |
4.4 |
4 |
|
||||||||||||||||||
20 |
10 |
1.8 |
1.6 |
16
|
350
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
12 |
|||||||||||||||||||||
|
2.8 |
2.5 |
|||||||||||||||||||
15 |
4.4 |
4 |
|||||||||||||||||||
20 |
6.9 |
6.3 |
|||||||||||||||||||
25 |
25 |
11 |
10 |
|
|||||||||||||||||
32 |
32 |
17.6 |
16 |
|
|||||||||||||||||
40 |
32 |
17.6 |
16 |
25
|
|
||||||||||||||||
40 |
27.5 |
25 |
|
||||||||||||||||||
50 |
50 |
44 |
40 |
|
|||||||||||||||||
65 |
65 |
69 |
63 |
40
|
560
|
|
|||||||||||||||
80 |
80 |
110 |
100 |
|
|||||||||||||||||
100 |
100 |
176 |
160 |
|
|||||||||||||||||
150 |
125 |
275 |
250 |
60
|
900
|
|
|||||||||||||||
150 |
440 |
400 |
|
||||||||||||||||||
200 |
200 |
690 |
630 |
|
|||||||||||||||||
250 |
250 |
1000 |
900 |
100
|
1400
|
|
|||||||||||||||
300 |
300 |
1600 |
1440 |
|
|||||||||||||||||
350 |
350 |
|
|
|
|
|
|
|
|||||||||||||
|
注:低温型、波纹管密封型、保温夹套型等特殊要求的调节阀,订货时必须说明。
型号 参数 |
|
|
|
|
|
|
|
|
|
|
膜薄有效面积Cm2 |
220 |
350 |
350 |
560 |
900 |
1250 |
||||
额定行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
||||
弹簧范围Kpa |
20~100#、40~200、80~240、20~60、60~100 |
#20~100Kpa为标准弹簧范围
主要技术性能指标及检验
表3 主要技术性能指标表
项 目 |
指标值 |
|
|
项 目 |
|
指标值 |
|||||||
基本误差 % |
不带定位器 |
±5.0 |
始
终 点 偏 差 % |
气关 |
不带定位器 |
始点 |
±5.0 |
||||||
带定位器 |
±1.0 |
带定位器 |
始点 |
±1.0 |
|||||||||
终点 |
±1.0 |
||||||||||||
回 差 % |
不带定位器 |
3.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
|||||||
终点 |
±5.0 |
||||||||||||
带定位器 |
1.0 |
带定位器 |
始点 |
±1.0 |
|||||||||
终点 |
±1.0 |
||||||||||||
死 区 % |
不带定位器 |
3.0 |
允许泄漏量
1/h |
单座式 |
1×10-4×阀额定容量 |
||||||||
带定位器 |
0.4 |
||||||||||||
额定行程偏差 % |
±2.5 |
套筒式 |
1×10-3×阀额定容量 |
||||||||||
额定流量系数 % |
±10 |
||||||||||||
固有流量特性 % |
斜率±30 |
尺寸和重量
型号 |
ΦA(mm) |
H3(mm) |
重量(Kg) |
|
236 |
190 |
6 |
|
285 |
280 |
12 |
|
285 |
307 |
16 |
|
360 |
398 |
22 |
|
470 |
530 |
35 |
|
574 |
756 |
48 |
公称 |
A |
L |
H3 |
H |
H1 |
H2 |
重量 Kg
(参考) |
|||||||
通径
DN |
PN6
PN16 |
PN
40 |
PN
64 |
常 温 |
中 温 |
PN
6 |
PN
16 |
PN
40 |
PN
64 |
PN6
PN16 |
PN40
PN64 |
|||
G
3/4″ |
236 |
120 |
120 |
120 |
190 |
120 |
253 |
280 |
31 |
31 |
31 |
|
11 |
12 |
20 |
285 |
181 |
194 |
206 |
280 |
142 |
398.5 |
548.5 |
45 |
52.5 |
52.5 |
65 |
19 |
23 |
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
57.5 |
70 |
20 |
24 |
|||
32 |
200 |
210 |
220 |
412 |
572 |
60 |
70 |
70 |
77.5 |
24 |
32 |
|||
40 |
222 |
235 |
251 |
307 |
455 |
620 |
65 |
72.5 |
72.5 |
85 |
26 |
35 |
||
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
80 |
80 |
90 |
30 |
40 |
|||
65 |
360 |
276 |
292 |
311 |
398 |
155 |
610 |
790 |
80 |
92.5 |
92.5 |
102.5 |
47 |
66 |
80 |
298 |
317 |
337 |
622 |
807 |
95 |
98 |
98 |
107.5 |
55 |
78 |
|||
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 |
65 |
99 |
|||
125 |
470 |
420 |
442 |
477 |
530 |
220 |
864 |
1084 |
120 |
125 |
135 |
147.5 |
88 |
120 |
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
102 |
145 |
|||
200 |
600 |
610 |
650 |
890 |
1150 |
160 |
170 |
187.6 |
207.5 |
140 |
184 |
|||
250 |
574 |
730 |
730 |
775 |
756 |
294 |
950 |
1250 |
187.5 |
202.5 |
225 |
235 |
160 |
205 |
300 |
745 |
850 |
900 |
1020 |
1370 |
220 |
230 |
257.5 |
265 |
190 |
238 |
|||
350 |
889 |
927 |
972 |
1045 |
1400 |
250 |
260 |
287.5 |
300 |
220 |
270 |
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB9115.9-88、GB9115.19-88,PN64符合JB79-59。此连接尺寸与老产品的采用的JB78-59《铸铁法兰》,JB79-59《铸钢法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
ZJHM型套筒调节阀是根据引进、消化、吸收创新的指导思想,经专家反复论证深入分析国内外产品的特点,吸收国际上最新一代调节阀产品的优点,应用国内成熟的设计制造经验,结合用户现场实际使用和维修保养的需要,设计试制具有我国特长的新一代产品,采用了IEC国际标准。
